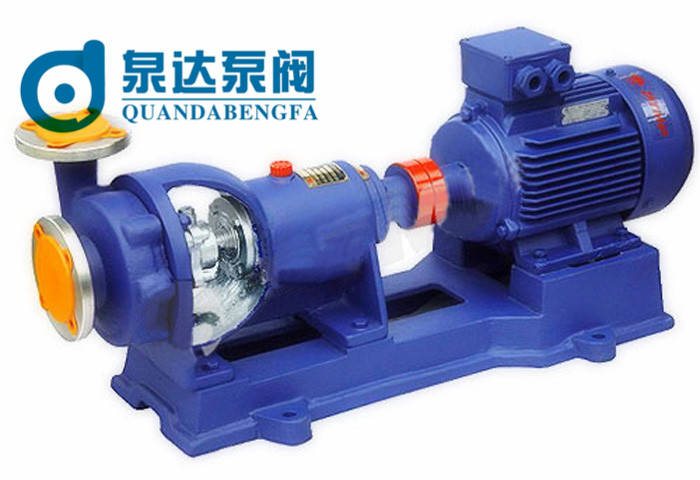

FB、AFB不銹鋼耐腐蝕離心泵產品簡介：
FB、AFB型化工泵是單級單吸懸臂式耐腐蝕離心泵，是泉達公司在臥式管道離心泵的設計基礎上，采用先進水力模型，改革創新。新穎結構與高強度組合式單雙端面機械密封，具有高效節能、結構緊湊、性能穩定、使用可靠等優點。有高效節能、結構緊湊、性能穩定、使用可靠等優點。本化工泵適用輸送不含固體顆粒，有腐蝕性液體。被輸送介質溫度為-40℃～105℃，采用雙端面密封冷裝置可輸送介質溫度為300℃以下的高溫介質。廣泛用于石油、化工、冶金、合成纖維、制藥、食品、釀造、環保、廢水處理等工業部門，也可供工礦企業及城市供水、排水之用。
本司化工泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量.
FB、AFB型不銹鋼耐腐蝕離心泵產品用途：
FB、AFB型不銹鋼耐腐蝕離心泵廣泛應用于化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。
FB、AFB型不銹鋼耐腐蝕離心泵技術參數：
流量：3.6～200m3/h；
揚程：15～64m；
轉速：2900r/min；
功率：0.75～55KW；
進口直徑：25～150mm；
最高工作壓力：2.0Mpa。
FB型不銹鋼耐腐蝕泵適用于不含有固體顆粒介質,介質溫度為-20℃～120℃,進口壓力不大于2kg/cm2。
AFB型不銹鋼耐腐蝕離心泵是在FB型耐腐蝕泵的基礎上改進設計的,均采用新型的付葉輪動力軸封裝置，采用先進水力模型，新穎結構與高強度組合式雙端面機械密封，具有高次節能、結構緊湊、性能穩定、使用可靠等優點。屬單級單吸懸臂式耐腐蝕離心泵。該泵與輸送介質接觸的過流部份零件,均采用1Cr18Ni9Ti材料制造。用于輸送不含固體顆粒,有腐蝕性液體,被輸送介質溫度為-20℃～120℃,泵進口壓力不大于2kg/cm2。采用雙端面密封冷卻裝置可輸送300℃左右的高溫介質

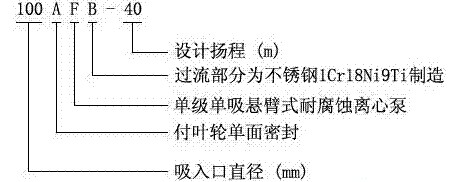

FB、AFB型不銹鋼耐腐蝕離心泵型號意義：

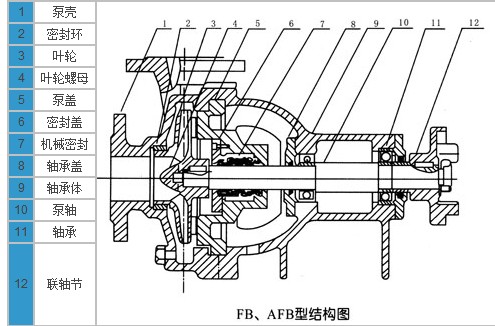

FB、AFB型不銹鋼耐腐蝕離心泵結構圖：
泵的旋轉方向：自吸入口向電機端看為順針?lè)较蛐D(zhuǎn)。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端面機械密封新結構，密封腔充填優質鈣脂潤滑脂，并配有油杯。
FB、AFB型不銹鋼耐腐蝕離心泵性能參數：
|
型號
|
流量
m3/h
|
揚程
m
|
配用電機
（KW）
|
轉速
（r/min）
|
效率η
%
|
軸功率
（KW）
|
汽蝕余量
（m）
|
|
25FB-16
|
3.6
|
16
|
0.75
|
2900
|
33
|
0.48
|
4.0
|
|
25FB-25
|
25
|
1.5
|
30
|
0.82
|
4.0
|
|
25FB-40
|
40
|
2.2
|
23
|
1.71
|
4.0
|
|
40FB-16
|
7.2
|
16
|
1.5
|
2900
|
44
|
0.71
|
4.0
|
|
40FB-20
|
20
|
1.5
|
42
|
0.93
|
4.0
|
|
40FB25
|
25
|
2.2
|
39
|
1.26
|
4.0
|
|
40FB-40
|
40
|
3
|
32
|
2.45
|
4.0
|
|
40FB-63
|
63
|
7.5
|
27
|
5.42
|
4.0
|
|
50FB-16
|
14.4
|
16
|
2.2
|
2900
|
56
|
1.09
|
3.5
|
|
50FB-25
|
25
|
4
|
52
|
1.83
|
3.5
|
|
50FB-40
|
40
|
5.5
|
46
|
3.32
|
3.5
|
|
50FB-63
|
63
|
11
|
39
|
6.16
|
3.5
|
|
65FB-25
|
28.8
|
25
|
5.5
|
2900
|
62
|
3.16
|
3.5
|
|
65FB-30
|
30
|
7.5
|
60.5
|
3.89
|
3.5
|
|
65FB-40
|
40
|
11
|
57.5
|
5.46
|
3.5
|
|
65FB-64
|
64
|
15
|
52.5
|
9.57
|
3.5
|
|
80FB-15
|
54.4
|
15
|
5.5
|
2900
|
69
|
3.2
|
3.0
|
|
80FB-24
|
24
|
7.5
|
68
|
5.19
|
3.0
|
|
80FB-38
|
38
|
15
|
66.5
|
8.41
|
3.0
|
|
80FB-60
|
60
|
22
|
62.8
|
14.06
|
3.0
|
|
80FB-97
|
97
|
37
|
57
|
22.2
|
3.0
|
|
100FB-23
|
100.8
|
23
|
15
|
2900
|
73
|
8.65
|
3.0
|
|
100FB-37
|
37
|
22
|
73
|
13.9
|
3.0
|
|
100FB-57
|
57
|
37
|
70.5
|
22.2
|
3.0
|
|
150FB-22
|
190.8
|
22
|
22
|
2900
|
77
|
14.8
|
2.5
|
|
150FB-35
|
35
|
37
|
76
|
23.9
|
2.5
|
|
150FB-56
|
56
|
55
|
76
|
38.3
|
FB、AFB型不銹鋼耐腐蝕離心泵起動、運行與停止：
1、 起動前準備
⑴起動前要把泵和現場清理干凈。
⑵檢查托架內潤滑油量是否適量（油面在油位計中心線2mm左右）油位計是否完好。
⑶未接聯軸器前檢查原動機的轉向，與泵的轉向箭頭一致后，接好聯軸器。
⑷在裝好機械密封后可方便地用手轉動泵軸，應無碰擦現象，并將聯軸器的防護罩安裝好。
⑸泵在吸上情況下使用，起動前應灌泵或抽真空；泵在倒灌情況下使用，起動前應用所輸送液體將泵灌滿，驅除泵中的空所后，將吐出管的閘閥關閉。
⑹起動前檢查基礎螺栓有無松動。壓蓋是否歪斜，以及潤滑油和冷卻水的供應情況。
2、 起動
⑴關閉進出口壓力（或真空）計和出水閥門、（如有旁通管、此時也應關閉。）起動電機（最好先點動、確認泵轉向正確后，才開始正式運行。），然后打開進出口壓力（或真空）計，當泵達到正常轉速，且儀表指出相應壓力時，再慢慢打開出水閥門，調節到需要的工況。在吐出管路關閉的情況下，泵連續工作的時間，不能超過3分鐘。
⑵起動過程中要時時注意原動機的功率讀數及泵的振動情況，振動數不應超過0.06毫米，測定部位是軸承座。
⑶密封情況：機械密封應無泄漏、發熱現象、填料密封應呈連續滴流狀態。
3、 運行
⑴經常檢查泵和電機的發熱情況（軸承的溫升不應超過75℃）及油位計供油情況。（一般每運行1500小時后，要全部更換潤滑油一次）。
⑵不能用吸入閥來調節流量，避免產生汽蝕。
⑶泵不宜在低于30%設計流量下連續運轉，如果必須在該條件下連續運轉，則應在出口處安裝旁通管，排放多余的流量。
⑷注意泵運轉有無雜音，如發現異常狀態時，應及時消除或停車檢查。
4、 停止
⑴緩慢關閉吐出口管路閘閥（如果泵在倒灌情況下使用，還要關閉吸入管路的閘閥）、并關閉各種儀表的開關。
⑵切斷電源。
⑶如果密封采用外部引液時，還要關閉引液閥門。
⑷如果環境溫度低于液體凝固點時，要放凈泵內的液體，以防凍裂。
⑸如果長時間停車不用，除將泵內的腐蝕性液體放凈外，各零部件應拆卸清洗干凈，尤其是密封腔。最好是將泵拆下清洗后重新裝好，除涂油防銹處理和封閉泵進、出口外，還應定期檢查。
FB、AFB型不銹鋼耐腐蝕離心泵使用機械密封注意事項：
本型號泵可根據不同的使用條件安裝不同形式的機械密封，（如內裝單端面平衡和非平衡型，雙端面平衡型及非平平衡型，外裝式機械密封等。）根據所選用密封型式的不同，其使用方法和注意事項也有所不同。下面僅提幾點一般應注意的事項。
1、 由于機械密封一般適用在清潔的，無懸浮顆粒介質中使用，因此，對新安裝的管路系統和儲液灌，應認真沖洗干凈，嚴防固體雜質進入機械密封端面而使密封失效。
2、 在易結晶的介質中，使用機械密封應注意經常沖洗。停車后重新起動前，要將機械密封上的結晶清洗干凈。
3、 拆卸機械密封應仔細，不許用手錘，鐵器等敲擊，以免破壞動、靜環密封面。
4、 如果有污垢拆不下來時，應設法清除污垢，沖洗干凈后再進行拆卸，以免損壞密封元件。
5、 安裝機械密封前，應檢查所有密封元件是否有失效或損壞，如有則應重新修復或更換。
6、 應嚴格檢查動環與靜環的相對磨擦密封面，不允許有任何細微的劃痕、碰傷等缺陷。所有另部件，包括泵體，葉輪，密封腔等在裝配前均應沖洗干凈，尤其是動、靜環廟面，要用清潔，柔軟的布或棉紗認真擦拭干凈，然后涂上一層清潔的油脂或機油。
7、 裝配中要注意消除偏差，緊固螺釘時，要均勻擰緊，避免發生偏斜，使密封失效。
8、 正確調整彈簧的壓縮量，泵安裝好以后，以手扳動轉子時，應感覺到密封彈簧既有一定的壓縮量，而又能輕快、靈活地轉動沒有咬緊的感覺。如感覺太緊或盤不動，則應適當調松一些。
9、 對有外部沖洗的機械密封，起動前應先開啟沖洗液，使密封腔內充滿密封液。停車時，先停泵，后關密封沖洗液。
FB、AFB型不銹鋼耐腐蝕離心泵裝配與拆卸：
I、 拆卸：
由于采用了加長聯軸器，拆卸泵時，不必拆卸進、出口管路，泵體和電機。只需拆下加長聯軸器中的中間聯軸器，即可拆出轉子部件，進行維修、保養。
1、 拆下泵體上的泄液管堵和懸架體上的放油管堵，放凈泵內液體和懸架體內的潤滑油。（注：如泵上還有另外附加管路亦應拆下）。
2、 拆開泵體與中間支架的聯結、并將中間支架、懸架部件和泵蓋等全部轉子部件從泵體中一起退出。
3、 拆下葉輪螺母、取下葉輪和鍵。
4、 將泵蓋連同軸套、機械密封端蓋和機械密封等部件一起從軸上退出。注意勿使軸套相對于泵蓋等發生滑動，然后再拆下機械密封連同軸套一起取下，再將軸套和機械密封拆開。
如果密封采用填料，由可從泵蓋中直接拆下軸套，再順次拆下填料奪蓋，填料和填料環等。
如果密封采用特殊結構，應注意不同的拆卸方法。
5、 拆下中間支架與懸架支架。
6、 拆下泵聯軸器和鍵。
7、 拆下懸架體兩端的防塵盤和軸承的前后蓋，再將軸連同軸承一起從懸架體內取下。
8、 從泵軸上拆下軸承。
II、裝配
與拆卸程序相反進行。
FB、AFB型不銹鋼耐腐蝕離心泵安裝：
1、 泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響，所以安裝前必須仔細校正，不得草率。
2、 必須保證泵在工作時不超過其允許汽蝕余量。泵的吸上高度（或倒灌高度）必須根據泵的汽蝕余量特性，管路阻力損失特性及高溫水的吸入液面壓力來確定。
泵吸上使用情況下，應在吸入管路上裝上底閥，并在出口管路上設置灌液螺孔或閥門，以供起動前灌泵之用；
泵倒灌使用情況下，應在吸入管路上裝上閥門和過濾器，以免雜物進入。
3、 吸入和吐出管路應該另有支架，不能用泵作支承。
4、 安裝泵的地點，應便于巡回檢查和檢修。
5、 安裝順序
⑴將機組放在埋有地腳螺栓的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。
⑵松開聯軸器。用水平儀分別放在泵軸或底座上，通過調整楔墊，找正機組的水平后，適當擰緊地腳螺栓，以防走動。
⑶用混凝土灌注底座和地腳螺栓孔。
⑷待混凝土干固后，應擰緊地腳螺栓，并生新檢查泵軸的水平度。
⑸在接好管路及確定原動機轉動方向以后，接上聯軸器，再核對一遍軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm，兩聯軸器端面間隙，在一周內最大和最小的間隙差不得超過0.3mm。
⑹在機組實際運行3-4小時后作最后檢查，如無不良現象，則認為安裝合格。
FB、AFB型不銹鋼耐腐蝕離心泵性能曲線圖：
相關關鍵詞：耐腐蝕離心泵，不銹鋼離心泵，不銹鋼耐腐蝕離心泵
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
