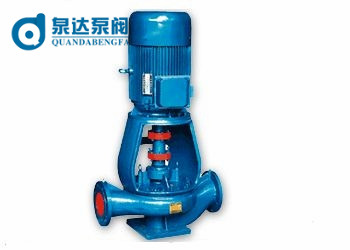

ISGB型便拆式管道離心泵產品介紹：
ISGB型便拆立式管道泵是永嘉泉達技術人員在ISG型泵的底子上開發的一種布局先進,性能卓越的產品。該管道離心泵分外是在整體布局上舉行大膽突破的設計。安裝獨立軸承體、泵軸支持,解決了原來立式泵靠電機軸承支持的不合理之處;接納良好水力模子的葉輪,消除了原立式泵軸向力大的不敷之處;電機接納Y系列尺度通用電機,辦理原立式泵加長軸電機配套調換難的題目;同時100%的便拆布局,辦理了調換大功率水泵的軸承、機器密封、葉輪、泵軸的困難。該泵與泉達同類產物相比,具有運轉更安穩、利用壽命長、配套更方便、維護調養更輕松等等,無可取代的長處。
型號意義：
ISGB型便拆式管道離心泵結構：
1、 ISGB型便拆立式管道離心泵結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。
2、配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
3、管道離心泵軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用90年代最優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8、便拆式管道離心泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
ISGB型便拆式管道離心泵參數表：
|
型號 |
流量Q |
揚程H
(m) |
效率η
(%) |
轉速n
(r/min) |
電機功率
(kw) |
必需汽蝕余量
(m) |
重量
(kg) |
|
(m3/h) |
(L/s) |
|
15-18
|
1.1
1.5
2.0
|
0.3
0.42
0.55
|
8.5
8
7
|
28
34
34
|
2800
|
0.18
|
2.3
|
17
|
|
20-110
|
1.8
2.5
3.3
|
0.5
0.69
0.91
|
16
15
13.5
|
25
34
35
|
2800
|
0.37
|
2.3
|
25
|
|
20-160
|
1.8
2.5
3.3
|
0.5
0.69
0.91
|
33
32
30
|
19
25
23
|
2900
|
0.75
|
2.3
|
29
|
|
25-110
|
2.8
4
5.2
|
0.78
1.11
1.44
|
16
15
13.5
|
34
42
41
|
2900
|
0.55
|
2.3
|
26
|
|
25-125
|
2.8
4
5.2
|
0.78
1.11
1.44
|
20.6
20
18
|
28
36
35
|
2900
|
0.75
|
2.3
|
28
|
|
25-125A
|
2.5
3.6
4.6
|
0.69
1.0
1.28
|
17
16
14.4
|
35
|
2900
|
0.55
|
2.3
|
27
|
|
25-160
|
2.8
4
5.2
|
0.78
1.11
1.44
|
33
32
30
|
25
32
33
|
2900
|
1.5
|
2.3
|
39
|
|
25-160A
|
2.6
3.7
4.9
|
0.12
1.03
1.36
|
29
28
26
|
31
|
2900
|
1.1
|
2.3
|
34
|
|
32-100
|
4.5
|
12.5
|
12.5
|
44
|
2900
|
0.55
|
2.3
|
27
|
|
32-100(I)
|
4.4
6.3
8.3
|
1.22
1.75
2.32
|
13.2
12.5
11.3
|
48
54
53
|
2900
|
0.75
|
2.3
|
32
|
|
32-125
|
3.5
5
6.5
|
0.97
0.39
1.8
|
22
20
18
|
40
44
42
|
2900
|
0.75
|
2.3
|
28
|
|
32-125A
|
3.4
4.5
5.8
|
0.86
1.25
1.61
|
17.6
16
14.4
|
43
|
2900
|
0.55
|
2.3
|
28
|
|
32-160
|
6.5
|
5
|
32
|
44
|
2900
|
1.5
|
2.3
|
39
|
|
32-160A
|
4
|
1.1
|
25
|
34
|
2900
|
1.1
|
2.0
|
38
|
|
32-160(I)
|
4.4
6.3
8.3
|
1.22
1.75
2.32
|
33.2
32
30.2
|
34
40
42
|
2900
|
2.2
|
2.0
|
47
|
|
32-200
|
4.5
|
12.5
|
50
|
326
33
352
|
2900
|
3
|
2.0
|
55
|
|
32-200(I)
|
4.4
6.3
8.3
|
1.22
1.75
2.32
|
50.5
50
48
|
34
40
42
|
2900
|
4
|
2.0
|
43
|
|
32-200A
|
2.8
4
5.2
|
0.78
1.11
1.44
|
44.6
44
42.7
|
48
54
53
|
2900
|
2.2
|
2.0
|
74
|
|
40-100
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
13.2
12.5
11.3
|
52
|
2900
|
0.55
|
2.3
|
32
|
|
40-100A
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
10.6
10
9
|
41
46
43
|
2900
|
0.37
|
2.3
|
32
|
|
40-125
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
21
20
18
|
40
45
41
|
2900
|
1.1
|
2.3
|
34
|
|
40-125A
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
17.6
16
14.4
|
35
40
40
|
2900
|
0.75
|
2.3
|
33
|
|
40-160
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
33
32
30
|
34
39
39
|
2900
|
2.2
|
2.3
|
47
|
|
40-160A
|
4.1
5.9
7.8
|
1.14
1.64
2.17
|
29
28
26.3
|
34
38
37
|
2900
|
1.5
|
2.3
|
43
|
|
40-160B
|
3.8
5.5
7.2
|
1.06
1.53
2.0
|
25.5
24
22.5
|
26
33
32
|
2900
|
1.1
|
2.3
|
38
|
|
40-200
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
51
50
48
|
26
31
30
|
2900
|
4
|
2.3
|
74
|
|
40-200A
|
4.1
5.9
7.8
|
1.14
1.64
2.17
|
45
44
42
|
29
|
2900
|
3
|
2.3
|
62
|
|
40-200B
|
3.7
5.3
7.0
|
1.03
1.47
1.94
|
38
36
34.5
|
24
28
28
|
2900
|
2.2
|
2.3
|
52
|
|
40-250
|
4.4
6.3
8.3
|
1.22
1.75
2.31
|
82
80
74
|
24
28
27
|
2900
|
7.5
|
2.3
|
105
|
|
40-250A
|
4.1
5.9
7.8
|
1.14
1.64
2.17
|
72
70
65
|
23
27
26
|
2900
|
5.5
|
2.3
|
98
|
|
40-250B
|
3.8
5.5
7.0
|
1.06
1.53
1.94
|
61.5
60
56
|
23
27
26
|
2900
|
4
|
2.3
|
77
|
|
40-100(I)
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
13.2
12.5
11.5
|
55
62
60
|
2900
|
1.1
|
2.3
|
34
|
|
40-100(I)A
|
8
11
14.5
|
2.22
3.05
4.03
|
10.6
10
9
|
60
|
2900
|
0.75
|
2.3
|
32
|
|
40-125(I)
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
21.2
20
17.8
|
49
58
57
|
2900
|
1.5
|
2.3
|
38
|
|
40-125(I)A
|
8
11
14.5
|
2.22
3.05
4.03
|
17
16
14
|
57
|
2900
|
1.1
|
2.3
|
33
|
|
40-160(I)
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
33
32
30
|
45
52
51
|
2900
|
3
|
2.3
|
56
|
|
40-160(I)A
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
29
28
26
|
44
51
50
|
2900
|
2.2
|
2.3
|
47
|
|
40-160(I)B
|
7.3
10.4
13.5
|
2.38
2.89
3.75
|
23
22
20.5
|
50
|
2900
|
1.5
|
2.3
|
43
|
|
40-200(I)
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
51.2
50
48
|
38
46
46
|
2900
|
5.5
|
2.3
|
85
|
|
40-200(A)
|
8.3
11.7
15.3
|
2.31
3.25
4.25
|
45.0
44
42
|
37
45
45
|
2900
|
4
|
2.3
|
75
|
|
40-200(I)IB
|
7.5
10.6
13.8
|
2.08
2.94
3.83
|
37
36
34
|
44
|
2900
|
3
|
2.3
|
63
|
|
40-250(I)
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
81.2
80
77.5
|
31
38
40
|
2900
|
11
|
2.3
|
145
|
|
40-250(I)A
|
8.2
11.6
15.2
|
2.28
3.22
4.22
|
71.0
70
68
|
38
|
2900
|
7.5
|
2.3
|
95
|
|
40-250(I)B
|
7.6
10.8
14
|
2.11
3.0
3.89
|
61.4
60
58
|
37
|
2900
|
5.5
|
2.3
|
94
|
|
40-250(I)C
|
7.1
10.0
13.1
|
1.97
2.78
3.64
|
53.2
52
50.4
|
36
|
2900
|
5.5
|
2.3
|
88
|
|
50-100
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
13.6
12.5
11.3
|
65
62
60
|
2900
|
11
|
2.3
|
36
|
|
50-100A
|
8
11
14.5
|
2.22
3.05
4.03
|
11
10
9
|
60
|
2900
|
0.75
|
2.3
|
35
|
|
50-125
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
21.5
20
17.8
|
49
58
57
|
2900
|
1.5
|
2.3
|
43
|
|
50-125A
|
8
11
14.5
|
2.22
3.05
4.03
|
17
16
14
|
57
|
2900
|
1.1
|
2.3
|
38
|
|
50-160
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
33
32
30
|
45
52
51
|
2900
|
3
|
2.3
|
59
|
|
50-160A
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
29
28
26
|
44
51
50
|
2900
|
2.2
|
2.3
|
51
|
|
50-160B
|
7.3
10.4
13.5
|
2.38
2.89
3.75
|
28
22
20.5
|
50
|
2900
|
1.5
|
2.3
|
47
|
|
50-200
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
52
50
48
|
38
46
46
|
2900
|
5.5
|
2.3
|
101
|
|
50-200A
|
8.3
11.7
15.3
|
2.31
3.25
4.25
|
45.8
44
42
|
37
45
45
|
2900
|
4
|
2.3
|
80
|
|
50-200B
|
7.5
10.8
13.8
|
2.08
2.94
3.83
|
37
36
34
|
44
|
2900
|
3
|
2.3
|
68
|
|
50-250
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
82
80
77.5
|
29
38
40
|
2900
|
11
|
2.3
|
160
|
|
50-250A
|
8.2
11.6
15.2
|
2.28
3.22
4.22
|
71.5
70
68
|
38
|
2900
|
7.5
|
2.3
|
115
|
|
50-250B
|
7.6
10.8
14
|
2.11
3.0
3.89
|
51.4
60
58
|
37
|
2900
|
5.5
|
2.3
|
114
|
|
50-250C
|
7.1
10.0
13.1
|
1.97
2.78
3.64
|
53.2
52
50.4
|
36
|
2900
|
5.5
|
2.3
|
108
|
|
50-100(I)
|
17.5
25
32.5
|
4.86
6.94
9.03
|
13.7
12.5
10.5
|
67
69
69
|
2900
|
1.5
|
2.5
|
41
|
|
50-100(I)A
|
15.6
22.3
29
|
4.3
6.19
8.1
|
11
10
8.4
|
65
67
68
|
2900
|
1.1
|
2.5
|
36
|
|
50-125(I)
|
17.5
25
32.5
|
4.86
6.94
9.03
|
21.5
20
18
|
60
68
67
|
2900
|
3
|
2.5
|
56
|
|
50-125(I)A
|
15.6
22.3
29
|
4.33
6.19
8.1
|
17
16
13.6
|
58
66
65
|
2900
|
2.2
|
2.5
|
48
|
|
50-160(I)
|
17.5
25
32.5
|
4.68
6.94
9.03
|
34.4
32
27.5
|
54
63
60
|
2900
|
4
|
2.5
|
72
|
|
50-160(I)A
|
16.4
23.4
30.4
|
4.56
6.5
8.44
|
30
28
24
|
54
62
59
|
2900
|
3
|
2.5
|
71
|
|
50-160(I)B
|
15.0
21.6
28
|
4.17
6.0
7.78
|
26
24
20.6
|
58
|
2900
|
2.2
|
2.5
|
59
|
|
50-200(I)
|
17.5
25
32.5
|
4.86
6.94
9.03
|
52.7
50
45.5
|
49
58
59
|
2900
|
7.5
|
2.5
|
108
|
|
50-200(I0A
|
16.4
23.5
30.5
|
4.56
6.53
8.47
|
46.4
44
40
|
48
57
58
|
2900
|
5.5
|
2.5
|
107
|
|
50-200(I)B
|
15.2
21.8
28.3
|
4.22
6.06
7.86
|
40
38
34.5
|
55
|
2900
|
4
|
2.5
|
100
|
|
50-250(I)
|
17.5
25
32.5
|
4.86
6.94
9.03
|
82
80
76.5
|
39
50
52
|
2900
|
15
|
2.5
|
175
|

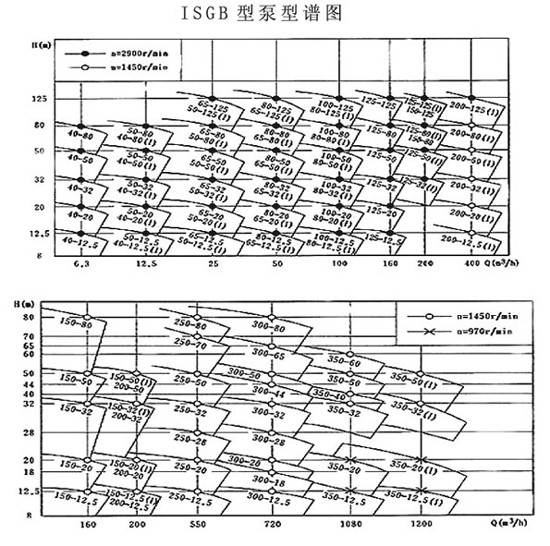

ISGB型便拆式管道離心泵譜圖：

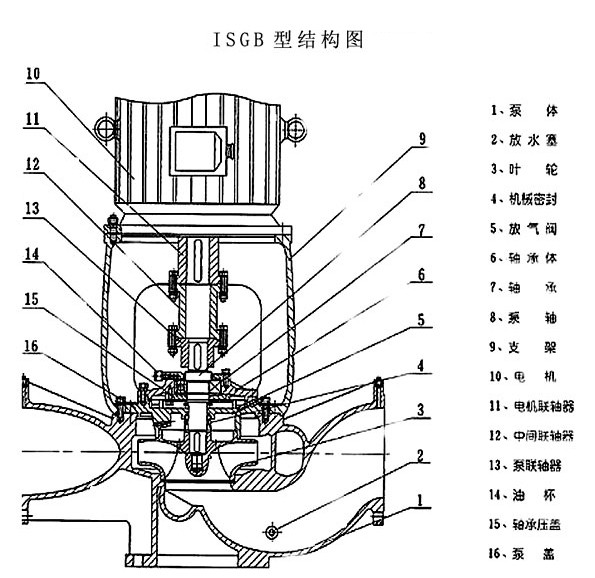

ISGB型便拆式管道離心泵結構圖：
訂貨請盡量提供：1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質不否帶附件8.電壓（V）
